Сухопідвішена ізоляційна інтегрована дошка

Jason Building Materials пропонує високоякісні ізоляційні ізоляційні плити високої якості. Доступні через прямі заводські продажі та оптові продажі, ми пропонуємо індивідуальні рішення, адаптовані до конкретних будівельних проектів.

Переваги продукту

1. Комплексне утеплення та оздоблення зовнішніх стін

Традиційні проекти зовнішніх стін часто вимагають окремої обробки ізоляційних, захисних і декоративних шарів; на відміну від цього, сухопідвішена ізоляційна інтегрована плата об’єднує ці численні функції в єдиний уніфікований продукт.

2. Підходить для швидкого будівництва зовнішніх стін

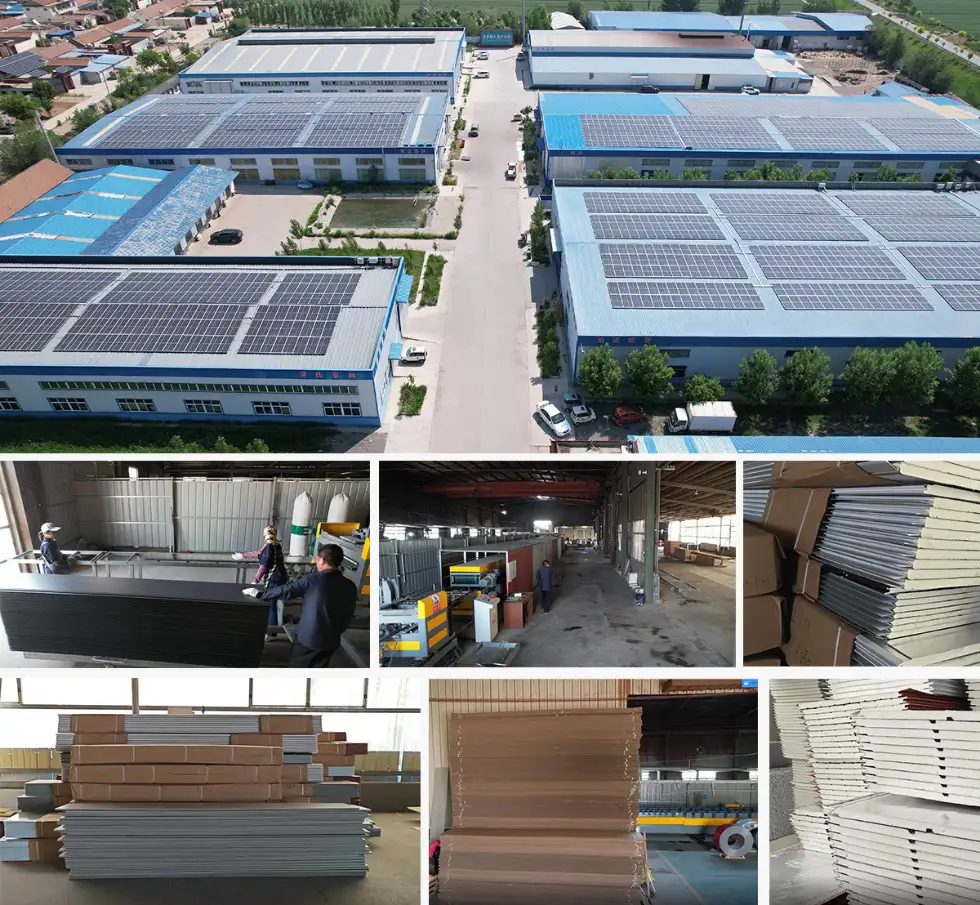

Панелі обробляються та ламінуються на заводі, причому монтаж здійснюється переважно методом сухого навішування на місці.

Ця система особливо добре підходить для нового будівництва, збірних будівель, енергоефективної модернізації існуючих конструкцій і проектів із жорсткими графіками будівництва.

3. Простіша стандартизація естетики фасаду

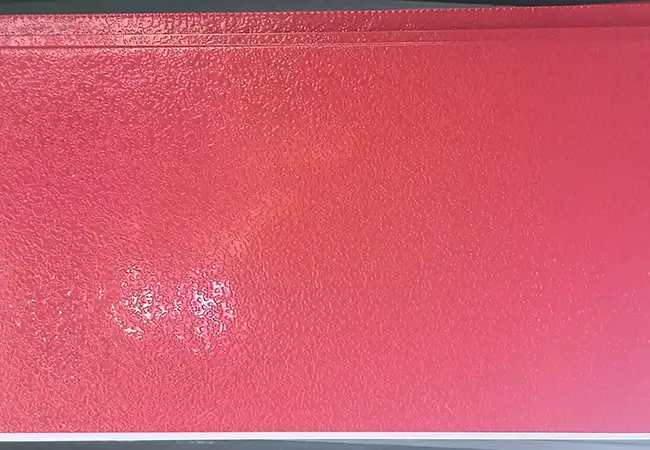

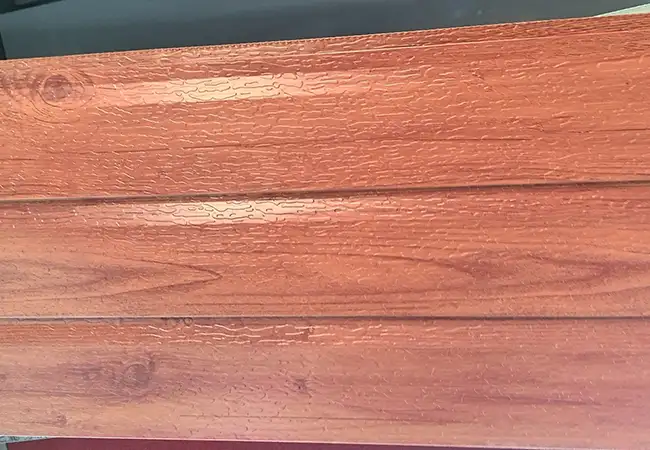

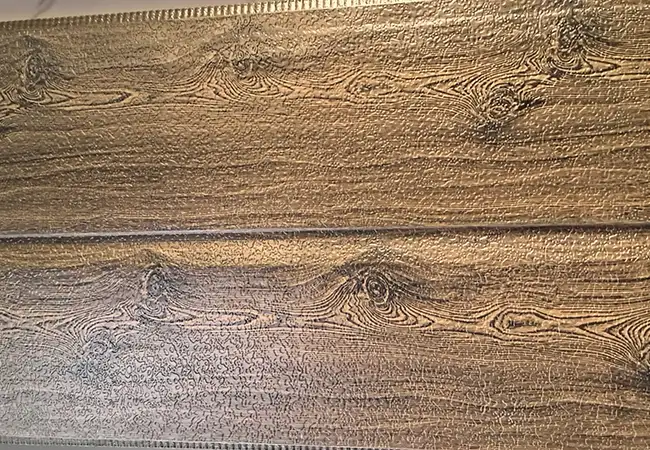

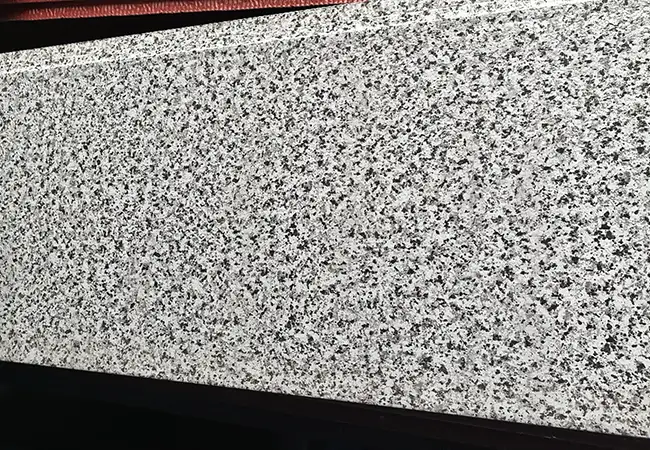

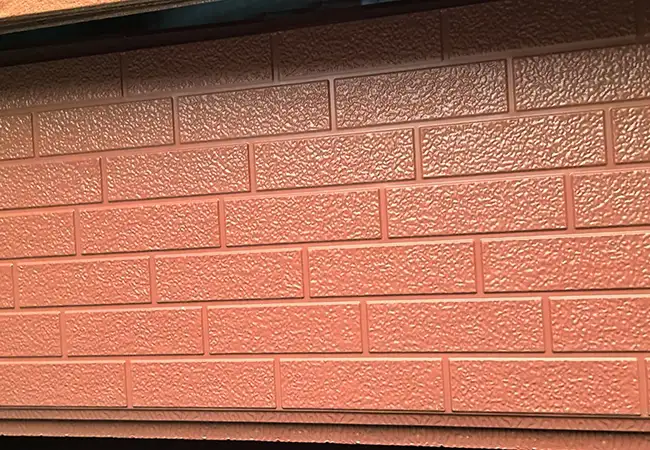

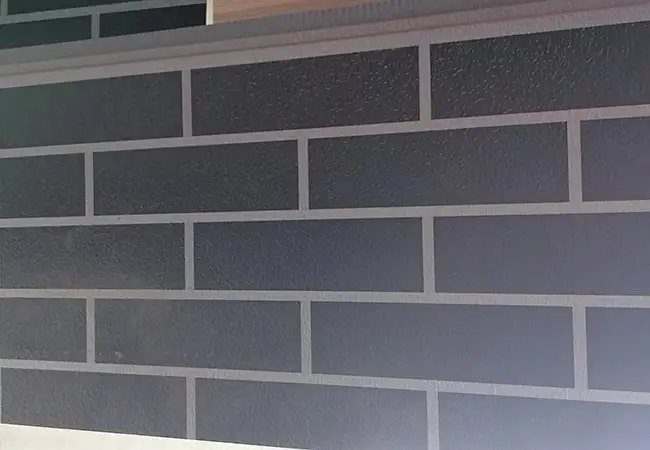

Оскільки декоративний поверхневий шар закінчується на заводі, колір, текстуру, розміри та ефект поверхні можна постійно контролювати під час масового виробництва.

Компонент системи сухого підвішування кіля

Система сухого підвішування складається з наступних компонентів:

Головний кіль: Оцинкована сталева квадратна труба (зазвичай 40×40×2 мм або 50×50×2,5 мм), закріплена на стіні за допомогою кутових кронштейнів. Вертикальність регулюється під час установки кіля.

Вішалка в зборі: Включаючи початкові елементи, вішалки та елементи регулювання. Матеріал вішалки - алюмінієвий сплав або нержавіюча сталь, не менше ніж4 вішалкиза дошку.

Анкерні болти: Дюбелі з нержавіючої сталі. Діаметр отвору відповідає характеристикам болта, глибина закладення ≥40 мм.

Вентиляційна порожнина: Відстань між шарами повітря, утворена товщиною кіля, як правило20-40 мм, ефективно відводячи накопичену вологу від стіни, щоб подовжити термін служби стіни.

Пізніше технічне обслуговування: Система сухого підвішування підтримує розбирання однієї плати. Регулярний огляд рекомендується проводити щоразу2 роки, зосереджуючись на корозії підвіски та старінні герметика. Негайно замініть у разі виявлення проблем.

Визначення сухопідвішеної ізоляційної інтегрованої плити

Сухопідвішена ізоляційна інтегрована плита - це теплоізоляційна декоративна панель, встановлена ​​за технологією сухого підвішування металевого кіля. Відмінність від методу склеювання-анкерування полягає в тому, що дошка не наклеюється безпосередньо на стіну, а кріпиться до металевого кіля через підвіси, при цьому між дошкою та стіною залишається порожнина. Перевага цього методу будівництва полягає в тому, що волога всередині стіни може виводитися через порожнину, не накопичуючись у шарі ізоляції та не викликаючи погіршення характеристик. При цьому траєкторія навантаження сухопідвісної системи чітка і визначена — навантаження від кожної дошки передається через підвіси на шпангоут кіля, а потім від кіля на основну конструкцію.

Технічні характеристики системи сухого підвішування

Специфікація кіля:Оцинкована сталева квадратна труба 40×40×2 мм або 50×50×2,5 мм

Відстань між кілями:Вертикально @600 мм, горизонтальна відстань відповідно до висоти дошки

Матеріал вішалки:Алюмінієвий сплав (6063-T5) або нержавіюча сталь (304)

Вантажопідйомність однієї вішалки: ≥ 1,0 кН(коефіцієнт безпеки ≥ 3)

Ширина вентиляційної порожнини:20 – 30 мм (визначається товщиною кіля)

Сейсмічний рейтинг:З різними характеристиками кіля можна зустріти6-8 ступіньсейсмічне укріплення

Застосовні проекти

Супервисотні будинки(Висота ≥ 100 м): сильний тиск вітру з суворими вимогами безпеки; Механічна анкерна система більш надійна

Прибережні забудови: У середовищах із високим вмістом соляних бризок вентиляція порожнини зменшує накопичення вологи та затримує корозію

Ремонт старої будівлі, що вимагає збереження оригінальних стін: Підвісні дошки не пошкоджують оригінальні зовнішні стіни та не впливають на нормальне використання

Складні форми забудови: Потрібен простір для регулювання кіля в різних напрямках для компенсації нерівностей стіни

Елітні комерційні будівлі: Проекти з високими вимогами до точності монтажу та ефекту фасаду

Інструкції з налаштування

Налаштування системи сухого підвішування в основному включає:

Схема кіля:Відстань між кілями та характеристики визначаються на основі розрахунків вітрового навантаження на фасад будівлі. Параметри кіля можуть відрізнятися для різних поверхів і висот.

Тип вішалки:Доступні три варіанти вішалок —Регульовані вішалкипідходить для існуючих будівель із загальною площинністю,Стаціонарні вішалкипідходить для нових будівель з плоскими стінами,Ізоляційні вбудовані вішалкипідходить для збірних ізоляційних плит.

Товщина шару ізоляції:Ширину порожнини можна регулювати між20-40 ммвідповідно до проектних вимог ізоляції.

Перед доставкою всі металеві з’єднувачі оброблені гарячим цинкуванням або захистом від іржі Dacromet.

Підтримка післяпродажного обслуговування

Jason Building Materials пропонує таку післяпродажну підтримку:

- Один безкоштовний контрольний візит протягом6 місяцівпісля приймання завершення перевірити з’єднувачі кіля та стан герметика

- Гарантія включає: фізичні властивості плати (12 місяців), стійкість до корозії металевого підвісу та кіля (24 місяці), збереження еластичності герметика (12 місяців)

- Для потреб обслуговування поза межами гарантії ми все ще можемо надати аксесуари та технічне керівництво, стягуючи лише матеріальні витрати

- Для надвисотних проектів перевищення100м, гарантійний термін може бути продовжений до24 місяцішляхом переговорів

Визначення

Чому у висотних будинках заборонено використовувати системи ізоляції зовнішніх стін з чистим склеюванням? Тому що тиск вітру над 10 поверхом є3-5 разівщо на рівні землі, і можуть бути ризики падіння після старіння клею. Чи є рішення, яке використовує повністю механічну фіксацію? Система сухого підвішування кіля – це повністю механічне рішення для кріплення, яке не покладається на клей — кожна дошка кріпиться до металевого кіля за допомогою4-6 вішалок з нержавіючої сталі, кожна підвіска самостійно несе навантаження з індивідуальною вантажопідйомністю ≥1,0 кН.

Порівняння трьох методів встановлення

FAQ

Питання 1: Яка різниця між інтегрованою ізоляційною плитою сухого навішування та клеєною ізоляційною плитою?

A1: Основна відмінність полягає в методі встановлення. Сухопідвішені дошки кріпляться до стіни через систему металевого кіля з механічними підвісами, залишаючи вентиляційну порожнину між дошкою та стіною. Склеєні плити приклеюються безпосередньо до поверхні стіни. Сухопідвісний метод більш надійний для багатоповерхових будинків і дозволяє проводити одноплатну заміну.

Q2: Для чого потрібна вентиляційна порожнина?

A2: Вентиляційна порожнина дозволяє виводити вологу всередину стіни, запобігаючи накопиченню в ізоляційному шарі, що може призвести до погіршення продуктивності. Це також допомагає зберегти стіну сухою та запобігає появі цвілі та висолів.

Q3: Чи можна використовувати ізоляційні ізоляційні плити сухого навішування на будівлях понад 100 м?

A3: Так. Сухопідвісна система підходить для будівель необмеженої висоти. З належним дизайном тиску вітру та характеристиками кіля його можна використовувати на надвисоких будівлях. Гарантію можна продовжити до 24 місяців для проектів понад 100 м.
