Зовнішня композитна інтегрована плата

Що таке зовнішня композитна інтегрована плата

Зовнішня композитна інтегрована дошка - це багатошарова структурна зовнішня стінова панель. У порівнянні зі звичайними теплоізоляційними декоративними плитами, вона має додатковий армуючий шар і водонепроникний шар.

Зазвичай він складається з чотирьох шарів: зовнішній шар – це декоративна панель (забезпечує ефект фасаду та захист від погодних умов); другий шар – армуючий шар (плита з неорганічної смоли або армована скловолокном плита, що відповідає за ударостійкість і дисперсію термічної напруги); третій шар – ізоляційний (EPS/XPS/кам’яна вата, відповідає за енергозберігаючу ізоляцію); нижній шар - підкладка (вирівнює навантаження, вологостійкий).

Багатошарова структура забезпечує кращу стабільність розмірів при перепадах температури.

Розподіл функцій багатошарової композитної структури

Багатошарова структура зовнішньої композитної інтегрованої плати відповідає різним функціям:

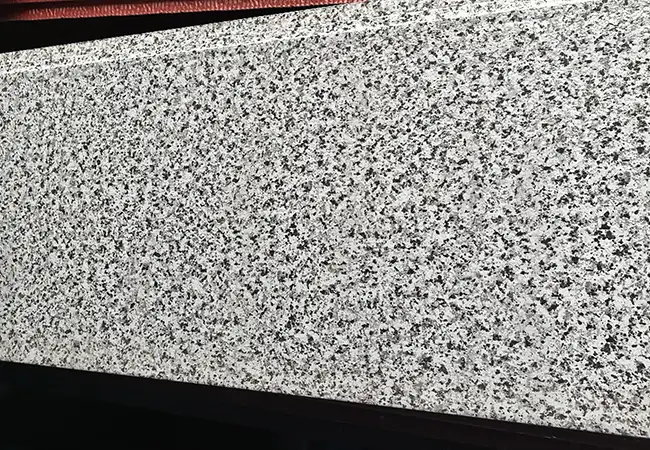

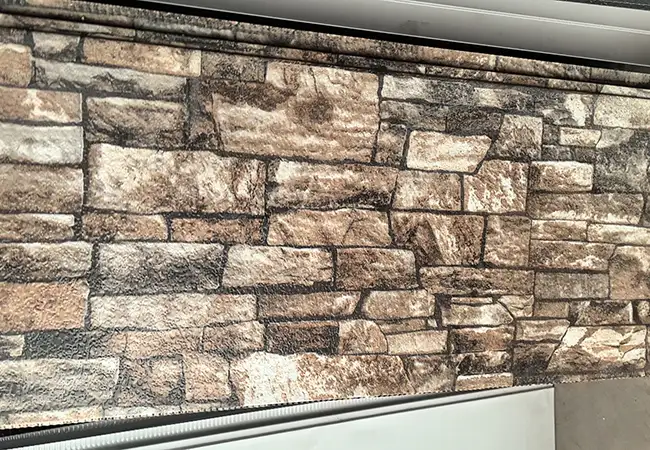

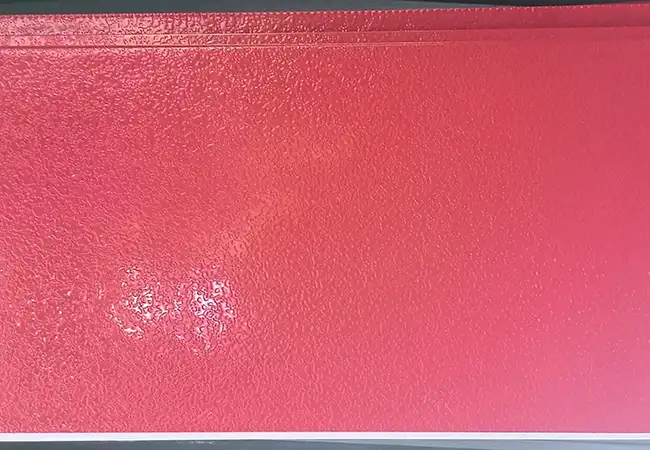

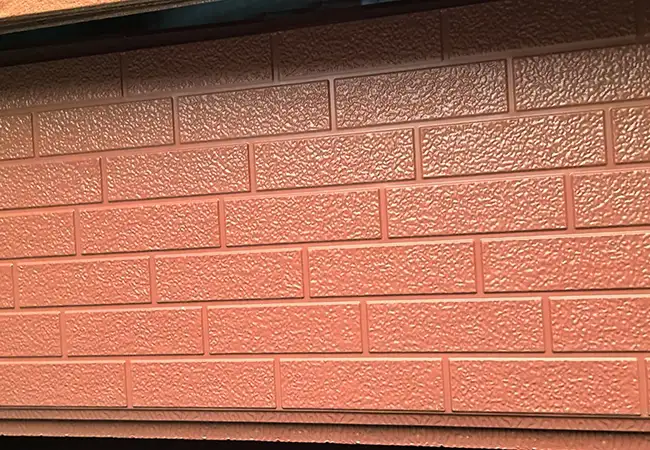

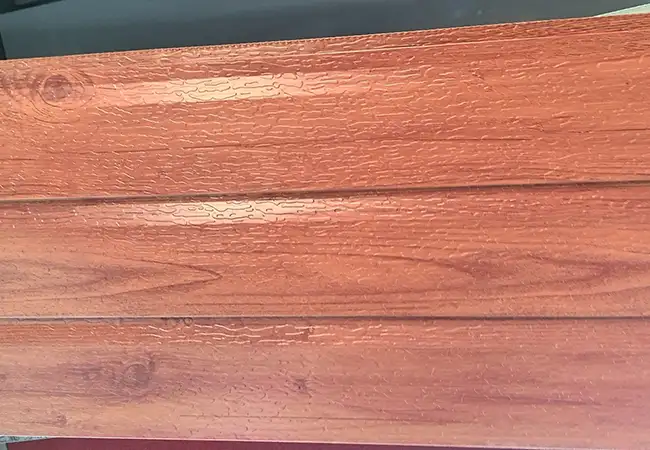

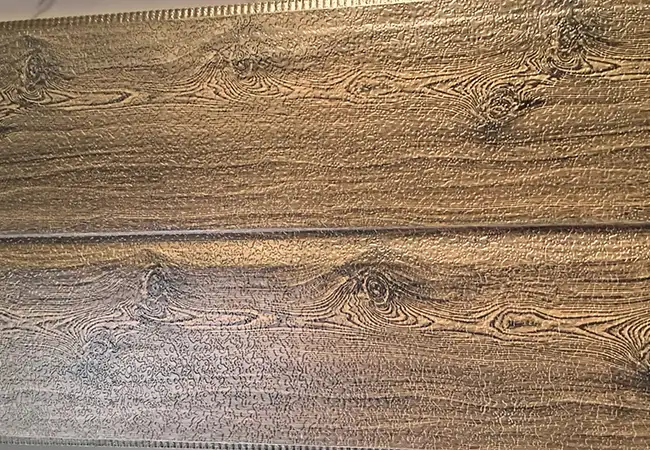

Декоративний шар(Зовнішній шар 0,5 – 1,5 мм): Відповідає за зовнішній вигляд будівлі. Стійкість до погодних умов, захист від ультрафіолету та функції самоочищення реалізуються завдяки фторуглеродному або поліуретановому покриттю, що потребує випробування на прискорене старіння протягом 3000 годин.

Армуючий шар(Середній шар 2–5 мм): виготовлено з плити з неорганічної смоли або плити, армованої волокном, що покращує загальну ударну міцність і жорсткість на вигин.

Ізоляційний шар(Внутрішній шар 20–100 мм): обраний EPS, XPS або кам’яна вата, споживання енергії в будівлі контролюється теплопровідністю, вогнестійкість має відповідати стандарту GB 8624.

Захисний шар(Нижня пластина 0,3–0,5 мм): вирівнює напругу панелі, запобігає викривленню та деформації після встановлення та забезпечує вологостійку ізоляцію.

Кожен шар наклеюється поліуретановим клеєм під високою температурою та високим тиском. Міцність міжшарового відриву повинна бути≥ 0,1 МПа, що гарантує відсутність розшарування при тривалому використанні на вулиці.

Відмінності технічних параметрів

Міцність міжшарового відриву:≥ 0,08 МПа (GB/T 2790-1995)

Адгезія покриття поверхні:Перехресний тест клас 1 (GB/T 9286-1998)

Ударна міцність:≥ 10 кДж/м² (без тріщин на поверхні дошки після удару 10 кг мішка з піском)

Термічний опір:0,5 – 2,5 (м²·K)/Вт (залежно від товщини сердечника)

Стабільність розмірів:Швидкість зміни довжини ≤ 0,3% за умов 80°C / 24 години

Відповідні типи будівель

Зовнішні стіни багатоповерхових житлових будинків(Будинки висотою понад 50 м вимагають спеціальної конструкції, стійкої до тиску вітру)

Оздоблення та утеплення зовнішніх стін комерційного комплексу «Подіум».

Енергозберігаюча реновація зовнішньої стіни офісної будівлі індустріального парку

Системи зовнішніх стін для культурних закладів(Хороша адаптованість для стін з великим прольотом)

Ремонт зовнішньої ізоляції стін готельної квартири

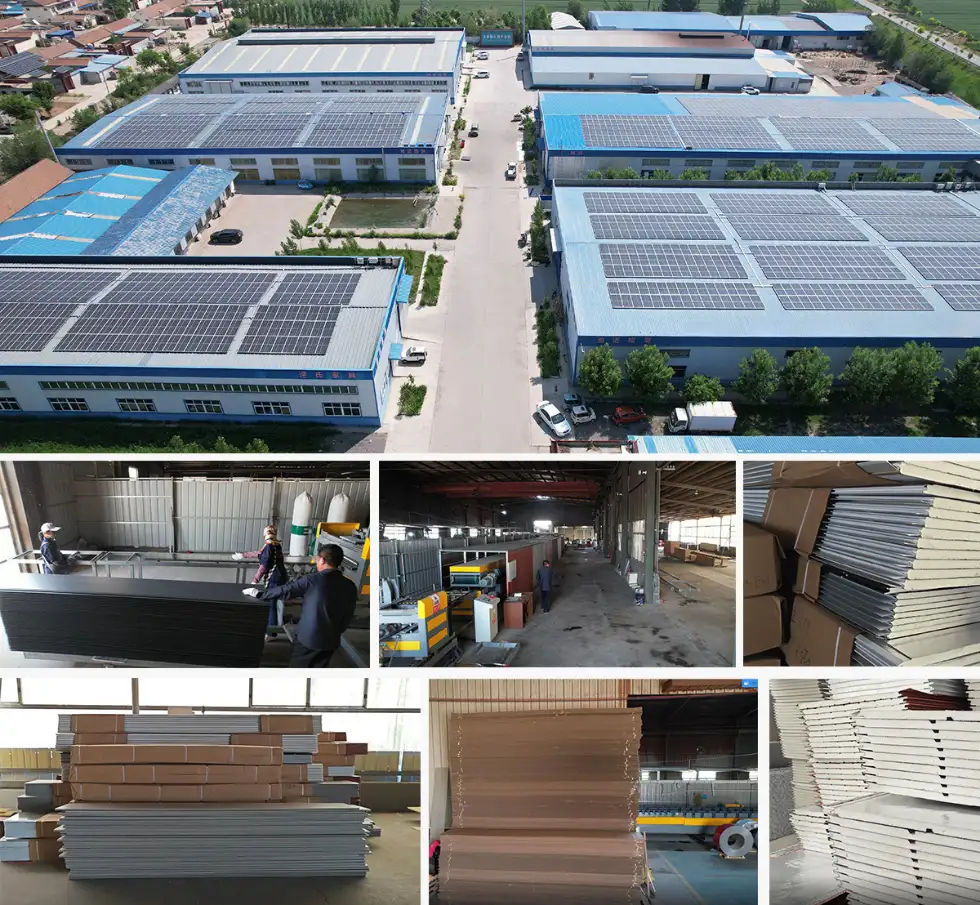

Індивідуальний процес виробництва

Підтвердження дизайну— Замовник надає креслення або візуалізації фасаду будівлі. Технічна команда Джейсона розкладає схему розташування панелей на основі креслень. Схема розміщення позначає положення, розмір, колір і спеціальні вимоги до відкриття кожної панелі. Виробництво продовжується після підтвердження клієнта.

Час виконання виробництва: Standard specifications 7-10 робочих днів; потрібні панелі спеціальної форми (нестандартних розмірів, вигнуті панелі).15-20 робочих днів.

Зразки та підтримка тестування

Клієнти можуть безкоштовно отримати такі матеріали:

- Зразки дощок(300 мм × 300 мм, включаючи повне відображення структури поперечного перерізу)

- Каталог продукції(включаючи фотографії завершених проектів)

- Список виконання проекту(позначено назвою проекту, обсягом використання, роком завершення)

Клієнти, зацікавлені у відвідуванні об’єктів, можуть організувати відвідування об’єктів завершеного або поточного проекту (потрібне попереднє бронювання; транспортні витрати несе замовник).

Випадок застосування

Багатоповерховий житловий проект в Ухані (33 поверхи) вимагав комплексної ізоляції зовнішніх стін і оздоблення за обмеженим бюджетом.

Початковий проект передбачав тонку штукатурну ізоляційну систему, але розробник був стурбований подальшими розтріскуваннями та проблемами обслуговування, зрештою перейшовши на зовнішню композитну інтегровану плиту. Використання основного матеріалу XPS товщиною 50 мм + обробка плити з неорганічної смоли 2 мм, сухе підвішування.

Будівництво взяло90 днів— На 10 днів більше, ніж початковий план тонкої штукатурки, але значно зменшені ризики подальшого обслуговування.

Порівняння різних декоративних панелей

FAQ

Q1: Яка різниця між зовнішньою композитною інтегрованою дошкою та теплоізоляційною декоративною дошкою?

A1: Зовнішня композитна інтегрована плита додає армуючі та водонепроникні шари до основної ізоляції та декоративної конструкції. Він має кращу стійкість до ударів, стабільність розмірів і водонепроникність, що робить його придатним для висотних і великомасштабних проектів.

Q2: Скільки триває термін служби зовнішньої композитної інтегрованої плати?

A2: Проектний термін служби становить20-25 роківз належним встановленням і нормальними умовами використання.

Q3: Чи можна використовувати зовнішню композитну інтегровану дошку у висотних будинках понад 100 м?

A3: Так. Будинки висотою понад 50 м вимагають особливої ​​стійкості до вітру. Наша технічна команда може провести розрахунки вітрового навантаження та надати відповідні рішення для кріплення.
