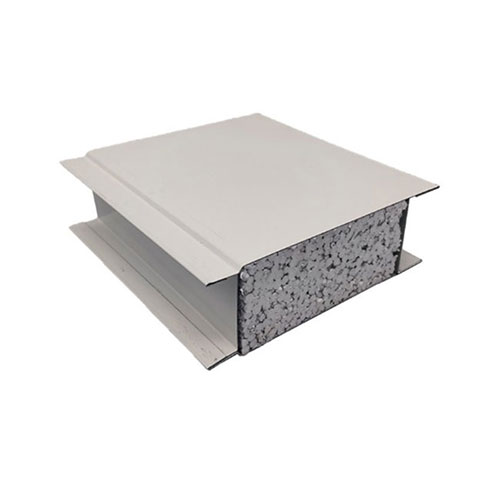

Асептична перегородкова панель

Як виробник будівельних матеріалів Jason Building Materials пропонує асептичні перегородки, призначені для запобігання перехресному забрудненню. Ці панелі відрізняються рівномірною товщиною, міцною структурою та водонепроникними поверхнями, які легко миються, що зберігає тривалу стерильність; крім того, вони мають легку конструкцію, що забезпечує зручне встановлення, демонтаж і гнучку зміну конфігурації.

Що таке асептична перегородкова панель

Асептична перегородкова панель – це очисна панель із чистим зонуванням як основним фокусом дизайну, що вирішує проблеми міжзональної циркуляції повітря та дифузії забруднення. Ключова відмінність від звичайних перегородкових панелей полягає в чотиригранній ступінчастій структурі ущільнення, яка утворює подвійний ущільнювальний бар’єр між кожною встановленою панеллю.

Крім того, на з’єднаннях між перегородковими панелями та стелею та підлогою встановлено спеціальні ущільнювачі, що забезпечує герметичність кожного окремого простору та запобігає перехресному потоку повітря між зонами з різним рівнем чистоти.

Ключові моменти конструкції перегородок із асептичним зонуванням

Три ключові вузли, на які слід зосередитися при проектуванні перегородок з асептичними перегородковими панелями:

Зонування за градієнтом повітряного тиску— Позитивна різниця тиску5 – 15 Паслід підтримувати між зонами різного рівня чистоти. Загальна герметичність перегородкових панелей безпосередньо впливає на стабільність перепаду тиску.

Ізоляція перенесення матеріалу— Буферні кімнати або прохідні вікна рекомендуються для проходів матеріалів цеху. Отвори в панелях перегородок слід закрити, щоб уникнути міжзонального обміну повітряним потоком.

Контроль доступу персоналу— Між різними зонами встановлені повітряні душі або роздягальні. Перегородки навколо дверних отворів потребують посилення, встановлюючи металеві дверні рами для підвищення міцності конструкції.

Рекомендується намалювати схему організації повітряного потоку на етапі проектування зонування, уточнивши напрямок перепаду тиску та вимоги до швидкості повітрообміну для кожної зони, а потім приступити до компонування та вибору перегородкових панелей. Команда Jiesen може забезпечити підтримку проектування детального креслення.

Технічні характеристики Ключові моменти

Товщина панелі:50 мм (стандарт) / 75 мм / 100 мм

Щільність основного матеріалу:Кам'яна вата ≥ 120 кг/м³ / ПУ приблизно 40–45 кг/м³

Метод ущільнення:Шпунт + ущільнювальні смуги EPDM / кіль з алюмінієвого сплаву + порожнисте ущільнення

Тест на герметичність:Швидкість витоку повітря ≤2%при різниці тиску 50 Па

Звукоізоляційні характеристики:RW ≥ 30 дБ (PU товщиною 50 мм) / RW ≥ 35 дБ (кам’яна вата товщиною 75 мм)

Ударостійкість:Мішок з піском вагою 10 кг впав з висоти 1 м, наскрізних пошкоджень панелі немає

Галузі застосування та сценарії

Фасувальні цехи фармацевтичного підприємства— Фізична ізоляція між різними видами наркотиків для запобігання перехресному зараженню

Цехи з виробництва харчових добавок— Розділення кислотних і лужних виробничих зон

Майстерні з наповнення поліетиленових пакетів— Чиста ізоляція між зоною наповнення та зоною зберігання зовнішнього пакувального матеріалу

Майстер-класи з емульгування косметики— Контроль зонування між зоною резервуара для емульгування та зоною відпочинку

Сторонні випробувальні лабораторії— Жорсткі перегородки між кабінетами мікробіології та фізико-хімічними кабінетами

Порівняння зі скляними перегородками

Скляні перегородки забезпечують хорошу пропускну здатність світла, але не можуть забезпечити повну герметизацію (герметик потрібен у проміжках між склом і кілем, з довгостроковими ризиками старіння герметика та ослаблення). Вони також важчі (приблизно 10 мм загартоване скло).25 кг/м²).

Незважаючи на те, що асептичні перегородкові панелі непрозорі, оглядові вікна можна встановити на стіні (двошарові герметичні скляні оглядові вікна, розмір300 мм × 400 мм, з тією ж товщиною, що й стіна), що відповідає візуальним вимогам, зберігаючи герметичність.

Вартість перегородкових панелей приблизно40% - 50%скляних перегородок, які мають кращі показники теплоізоляції та звукоізоляції, ніж скло.

Інструкції з налаштування

Перегородкові панелі можна налаштувати за такими параметрами:

Панельні отвори— Резервні місця для оглядових вікон, прохідних вікон, вентиляційних отворів, попередньо вирізаних на заводі, безпосередньо встановлених на місці.

Панелі спеціальної форми— Для непрямих кутів або багатокутних майстерень надайте креслення CAD, індивідуальне виробництво відповідно до фактичних кутів.

Панелі обшивки колон— Для обгортання сталевих конструкцій заводських колон, U-подібного або L-подібного індивідуального виробництва, одноразове заводське формування зменшує зрощування на місці.

Випадок застосування

Надійний препаративний цех на фармацевтичному підприємстві в провінції Цзянсу вимагав повної фізичної ізоляції між двома суміжними виробничими лініями — виробничою лінією A, що виробляє препарати цефалоспоринів, і виробничою лінією B, що виробляє звичайні пероральні препарати.

Перехресний потік повітря або перехресне забруднення персоналу між двома зонами не допускалися.Асептичні перегородкові панелі з мінеральної вати товщиною 75 ммбули обрані такі, що перегородка простягається від стелі до конструктивної плити перекриття без проміжків. Всі наскрізні трубні отвори були загерметизовані.

Результати випробувань на різницю тиску після завершення:12 Папозитивна різниця тиску підтримувалася між сусідніми зонами, при цьому не було виявлено дифузії частинок між зонами.

Довідка з конфігурації розділів на різних рівнях зонування

FAQ

Q1: Яка різниця між асептичною перегородкою та звичайною перегородкою?

A1: Ключова відмінність полягає в чотиригранній ступінчастій ущільнювальній структурі, яка утворює подвійний ущільнювальний бар’єр між кожною встановленою панеллю. Звичайні перегородкові панелі зазвичай використовують прості з’єднання внахлест без ущільнення, що не може забезпечити герметичність між різними зонами чистоти.

Q2: Як забезпечити стабільність різниці тиску між різними зонами чистоти?

A2: Окрім використання герметичних перегородкових панелей, стабільність перепаду тиску вимагає загальної герметизації простору, включаючи стелю, підлогу, отвори для труб і дверні зазори. Рекомендується провести комплексне випробування на герметичність після монтажу, щоб перевірити герметичність системи.
